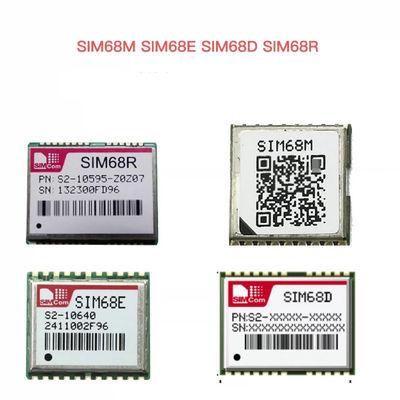

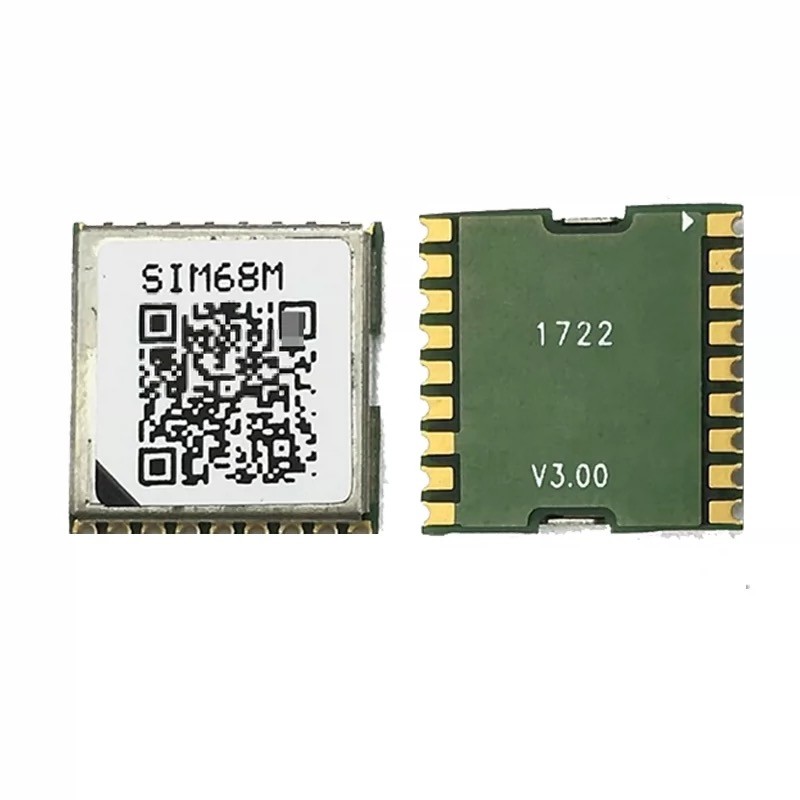

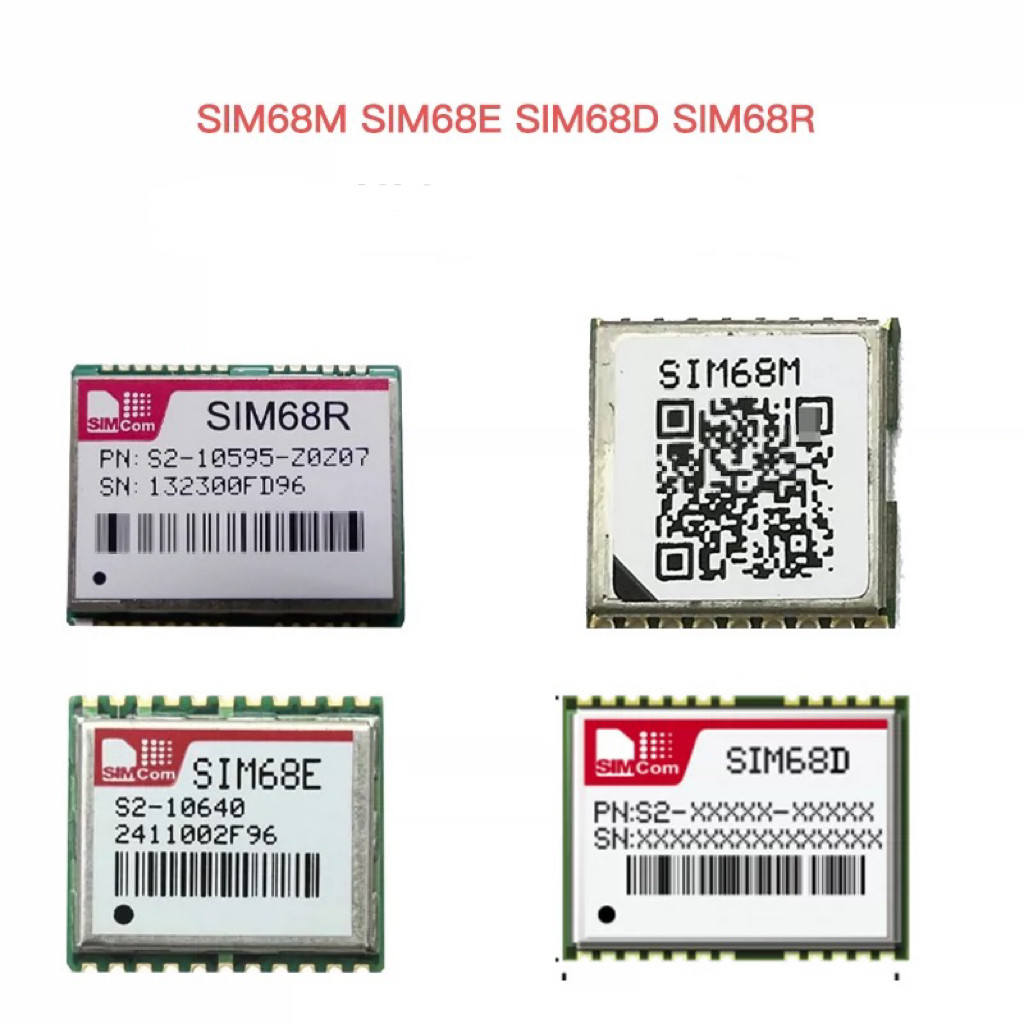

SIMCOM SIM68M Электрический модуль GPS GNSS поддержка GPS/GLONASS/Galileo/QZSS

Механические данные
• Размеры: 10,1*9,7*2,5 мм
• Вес: 0,5 г

Особенности
• Поддержка GPS/GLONASS/Galileo/QZSS
• Поддержка EASYTM самопроизводительного прогнозирования орбиты
• Поддержка прогнозирования орбиты EPOTM
• Поддержка SBAS (WAAS, EGNOS, GAGAN, MSAS)
• Поддержка отключения помех
• Усилитель с низким уровнем шума

Интерфейсы
• Серийные интерфейсы
- УРТ.
• Цифровые вводы и выводы
- Ввод EINT0
- Пульс в секунду (PPS)
• Протоколы
- NMEA
- ПМТК

Продукты оценки поддержки
• SIM68 EVB KIT с полноскоростным интерфейсом USB V2.0

Электрические данные
• Источник питания: +2,8V ~4,3V
• Резервное питание: +2,3V ~4,6V
• Потребление энергии2,6
- Приобретение: 25mA
- Отслеживание: 21 мА.
- AlwaysLocateTM: 340uA
- Резервное: 14 мкА
• Тип антенны
- Активные и пассивные
• мощность антенны
- Внешний или внутренний VCC_RF

Данные о производительности
• Тип приемника
- 33 отслеживания / 99 приобретения-канал GNSS приемник
• Максимальная скорость обновления
- 10 Гц.
• Чувствительность1
- Отслеживание: -165 дБм
- Восстановление: -160 дБм
- Холодный старт: -148 дБм
• Время, необходимое для первого исправления2
- Холодный старт: 28 секунд
- Теплый старт: 26
- Горячие старты: < 1 с
- Помощь ЕБО: 13 (CTTFF)
• Точность
- Автоматическое положение 3: <2,5 м CEP
- Скорость 4: 0,1 м/с.
• Операционная температура: -40°C~ + 85°C

Сертификат
• CE
• A-TICK





1.Продемонстрировано в либеральном
2.Все SV @ 130 дБм, режим GPS и GLONASS
3.50% 24 часа статика, -130 дБм, режим GPS и GLONASS
40,50% @ 30 м/с
5- Когда -40°C~ 30°C, чувствительность будет немного хуже
6.@3.3V с пассивной антенной
